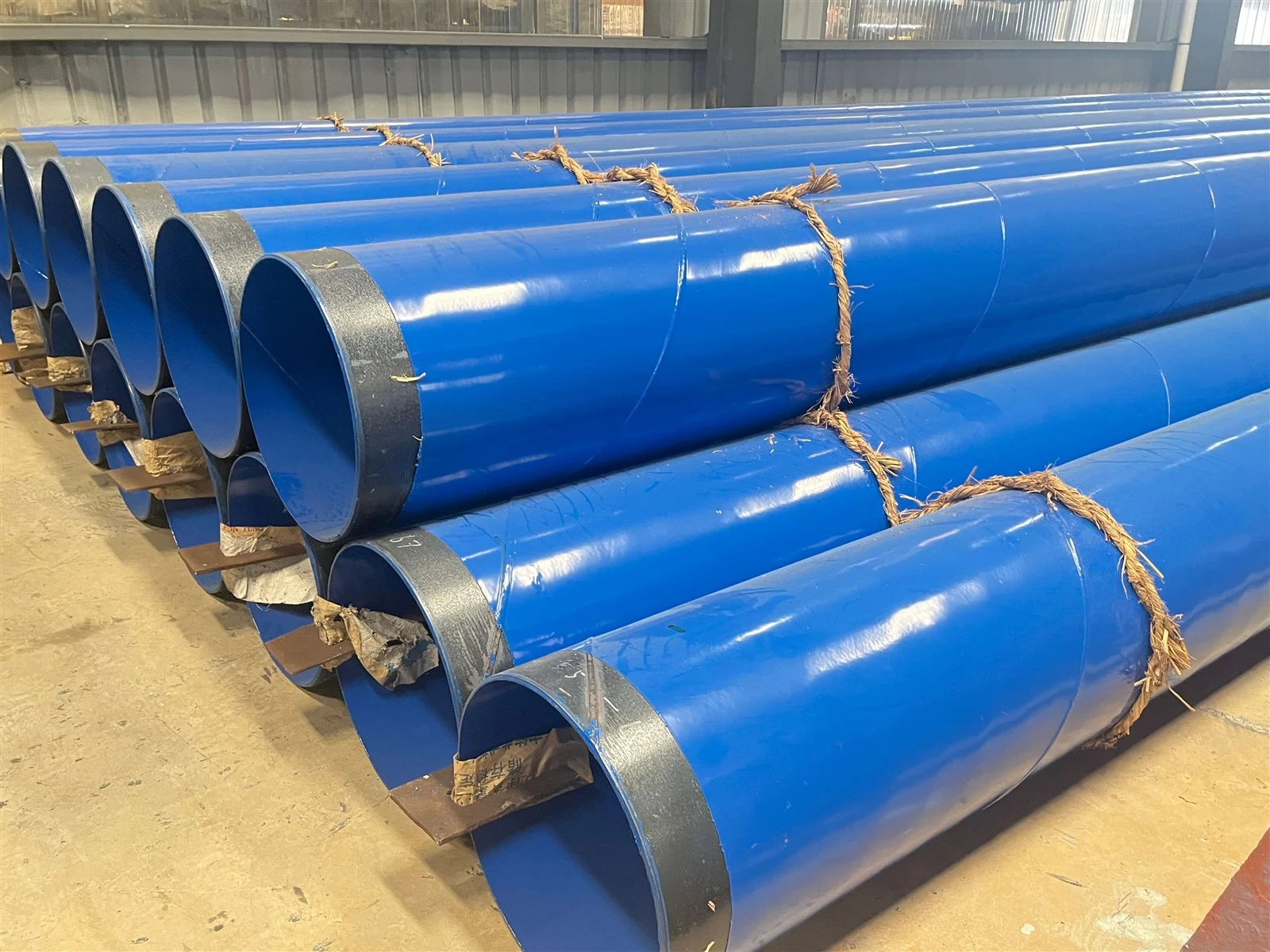

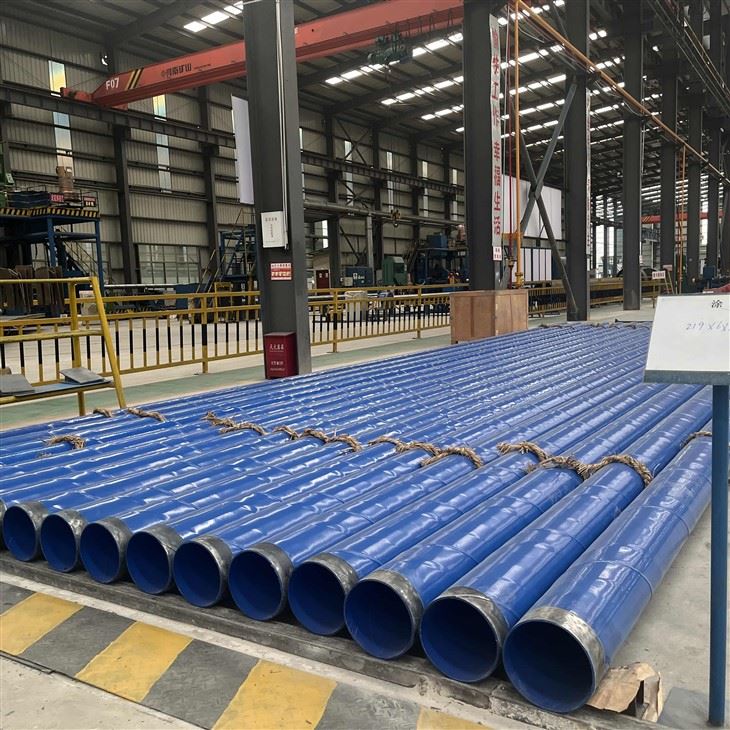

Fusion Bond epoxýhúðuð rör
✔ OD: 20mm ~ 3600mm
✔ WT: 1mm~80mm
✔ Lengd: 5,8 / 6 / 11,8 / 12m
✔ Notkun: Olíu- og gasleiðslur, vatnsflutningur, leiðslukerfi sveitarfélaga, efna- og iðnaðarleiðslur, námu- og slurryleiðslur;
Tianjin YOUFA International Trade Co., Ltd er einn af reyndustu framleiðendum og birgjum fusion bond epoxýhúðaðrar pípa í Kína. Velkomin í heildsölu hágæða sérsniðnar vörur á lágu verði frá verksmiðjunni okkar. Fyrir verðlista og ódýrar vörur, hafðu samband við okkur núna.
FBE húðuð kolefnisstálpípa vísar til óaðfinnanlegrar eða soðinnar kolefnis-/lágblandaðs stálpípa sem varið er með samrunartengdri epoxýdufthúðun frá verslun. Hægt er að framleiða undirlag kolefnisstál sem óaðfinnanlegt,ERW/HFW, LSAW eða SSAWstálrör í samræmi viðAPI 5L, ASTM, ENeða verksértækar línupípuforskriftir.
Mikilvæg athugasemd: FBE húðunarkerfið skilgreinir aðeins tæringarvarnarlagið. Það ákvarðar ekki grunnpípustig, veggþykkt, þrýstingsmat eða vélrænni frammistöðu kolefnisstálpípunnar sjálfrar, sem skal tilgreina sérstaklega í samræmi við rekstrarskilyrði verkefnisins.
Hvaða stálrör er hægt að nota fyrir FBE húðun?
Hægt er að nota FBE húðun á mismunandi gerðir af kolefnisstálpípum.

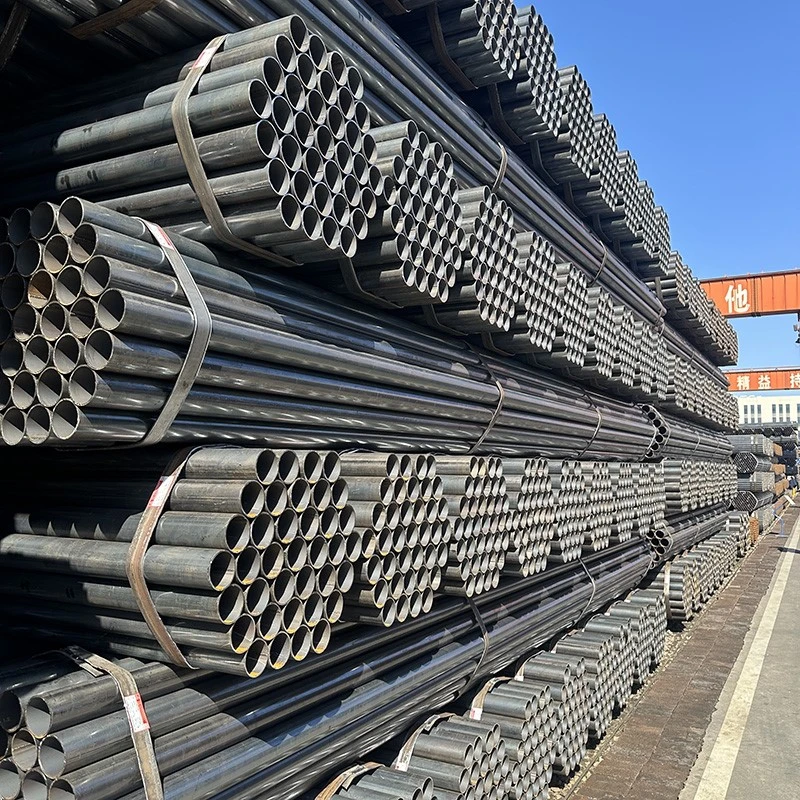

ERW / HFW kolefnisstálrör
ERW eða HFW stálpípa er almennt notað fyrir mörg vatn, iðnaðar og leiðslur.
Hæfi ERW/HFW pípa fyrir FBE húðun fer eftir grunnpípuforskrift, yfirborðsástandi, þvermáli, veggþykkt og kröfum um verkefni.

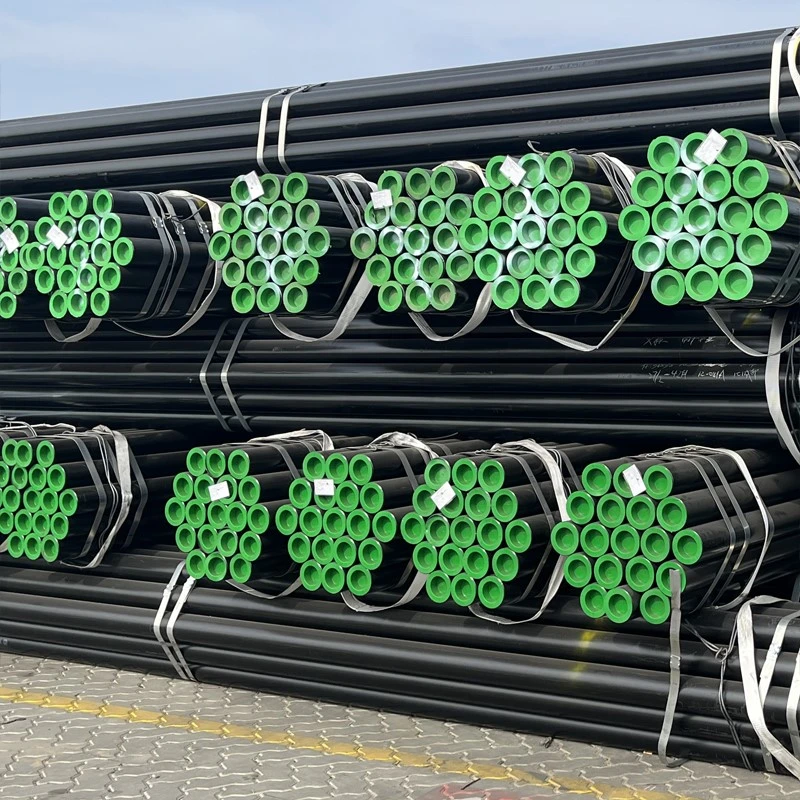

Óaðfinnanlegur kolefnisstálpípa
Hægt er að velja óaðfinnanlega rör þegar verkefnið krefst óaðfinnanlegrar smíði eða sérstakrar þrýstings og vélrænnar frammistöðu.
Það fer eftir verkefninu, óaðfinnanlegur kolefnisstálpípa má útvega samkvæmt stöðlum eins og ASTM eða API forskriftum og síðan húðuð með FBE.
SSAW stálrör
SSAW FBE húðuð stálpípa kemur til greina fyrir vatnsflutning með stórum-þvermáli, pípulagnir-tengdar, slurry og önnur stór-verkefni þar sem spíralsoðið pípubygging uppfyllir kröfur verkefnisins.

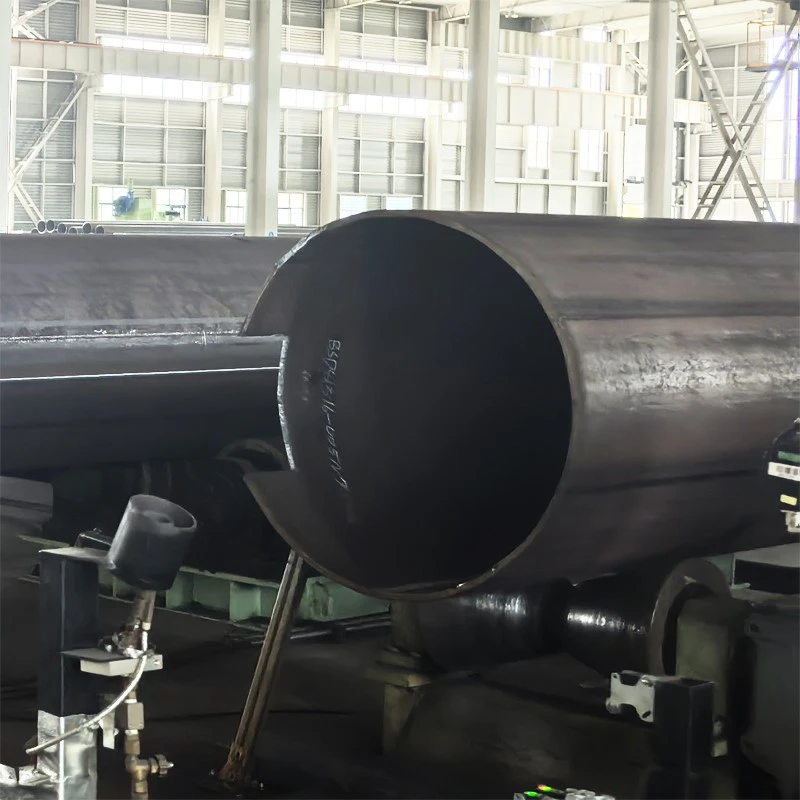

LSAW stálrör
LSAW pípa getur veitt hagnýta samsetningu af stóru þvermáli, stýrðri veggþykkt og verkefnis-sértækum línupípum. Það er almennt talið fyrir olíu- og gasflutninga, vatnsflutninga, innviði og iðnaðarleiðsluverkefni.

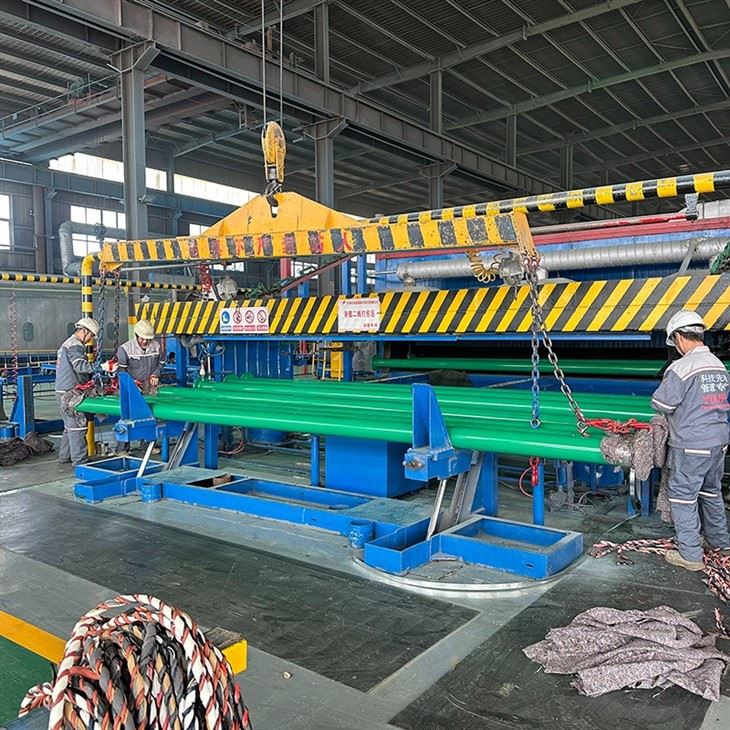

Kjarnaframleiðsluferli á FBE húðuðu kolefnisstálröri
Samræmd FBE húðunarframmistaða byggir algjörlega á hæfum framleiðsluferlisglugga: blásturshreinsun, forhitun, rafstöðueiginleikaduftúðun, samrunatengingu og stýrða herðingu.
Undirbúningur yfirborðs
1
>
Forhitun á stálrörum
2
>
Rafstöðueiginleg FBE dufthúðun
3
>
Samruni og ráðhús
4
>
Kæling
5
>
Lokaskoðun
6
1.Yfirborðsundirbúningur (sprengingar og þrif)
Fyrst skaltu fjarlægja fitu, olíu, gamlar merkingarleifar og yfirborðsmengun úr kolefnisstálpípunni. Framkvæmdu síðan slípiblástur til að ná hreinleika Sa 2½ nærri-blásturshreinsun úr hvítmálmi. Rétt undirbúið stályfirborð veitir akkerissniðið sem þarf til að epoxýhúðin nái sterkri viðloðun.
2.Forhitun á kolefnisstálröri
Eftir sprengingu er stálpípan hituð upp í hæfu notkunarhitastig sem krafist er af völdu FBE dufti, sem passar við vottað hitastig valinna FBE duftlotu.
Hitastýring er mikilvæg vegna þess að ófullnægjandi eða of mikil hitun getur haft áhrif á: Duftbráðnun, flæði, samruna, lækna
,Húðunarþykkt, Viðloðun, Endanleg húðun
3.Electrostatic FBE Powder Coating
Hlaðnu epoxýdufti er rafstöðueig úðað á jarðtengda heita kolefnisstálpípu. Púður bráðnar við snertingu við heitt stál, rennur að fullu inn í sprengda akkerissniðið og myndar samfellda óslitna filmu yfir pípuhlutann, suðusauma og rúmfræðilegar umbreytingar.
4.Fusion og ráðhús
Epoxýduftið bráðnar, flæðir, gelar og efnafræðilega -tengist þegar það harðnar.
Ólíkt einfaldri hitaþjálu húð, er hert FBE hitastillt húð. Þegar það hefur verið almennilega læknað myndar það hart, samfellt hlífðarlag sem er tengt við stál undirlagið.
5.Kæling
Eftir húðun og herðingu er rörið kælt við stýrðar aðstæður.
Húðaða rörið verður að verja gegn skemmdum við kælingu, meðhöndlun, skoðun og geymslu.
6. Lokaskoðun
Mikilvægar staðfestingarathuganir fela í sér DFT-mælingu á þurrfilmuþykkt, holuprófun á fríum (jepplingum), sannprófun á niðurskurði á pípuenda, skjalfestar gallaviðgerðir með lögboðinni endurprófun, auk fulls rekjanleika sem tengir hvert pípuauðkenni við húðunarlotu og duftlotuskrár.
|
|
|
Það eru fjórar almennar afbrigði af FBE kerfi fyrir kolefnisstálpípur
- Einslags ytri FBE húðuð kolefnisstálpípa:Staðlað aðal tæringarhindrun fyrir vel stjórnað uppsetningarumhverfi
- Tveggja laga slitþolið FBE húðað kolefnisstálpípa:Sérstaklega sterkt ytra FBE lag fyrir HDD, vegamót, árþverun og háskrapasvæði
- FBE sem epoxý grunnur fyrir 3LPE /3LPP húðuð kolefnisstálpípa:FBE þjónar sem tæringargrunnlag undir lími og pólýólefín ytri lögum í fjöllaga húðunarkerfum
- Innra FBE fóður kolefnisstálpípa:Sérhæft innra FBE fóður fyrir drykkjarhæft vatn, framleitt vatn eða vinnslumiðlunarþjónustu; ytra grafið FBE duft er ekki hægt að endurnýta sjálfkrafa fyrir innri fóður.
FBE húðuð pípuskoðun og prófun
Húðin ætti að hafa ásættanlegt samfellt útlit, án augljósra galla sem forsenda
Þurr filmuþykkt
DFT mælingar staðfesta þykkt lagsins.
Fyrir FBE húðuð kolefnisstálpípu er DFT mæling notuð til að sannreyna hvort hert húðin uppfylli tilgreindar kröfur um þykkt.
Tilvitnun í FBE rör ætti helst að skýra: Lágmarkshúðþykkt, Nafnþykkt húðunar, Hámarks leyfileg þykkt, ef tilgreind, mæliaðferð, mælikröfur, skoðunartíðni, viðmiðunarviðmiðanir
DFT skrár geta einnig verið hluti af húðunarskoðunarskjölunum sem fylgja með sendingunni.
Hátíðarpróf
Hátíðarprófun, einnig kölluð jeppapróf, er notuð til að greina ósamfellur í húðun.
Frídagur er lítil ósamfella, gat, tóm eða annar galli sem getur afhjúpað stál undirlagið.
Ef galli kemur í ljós er hægt að gera við viðkomandi svæði með viðurkenndu viðgerðarkerfi. Endurskoða ætti svæðið sem hefur verið gert við í samræmi við kröfur verkefnisins.
Viðloðun-tengd próf
Notað þegar krafist er af viðeigandi staðli eða verklýsingu.
Lækna-tengd próf
Notað þar sem þess er krafist til að sannreyna að epoxýkerfið hafi verið fullnægjandi hert.
Niðurskurðarskoðun
Tryggir að óhúðað pípa-endasvæðið uppfylli tilgreindar stærðir.
Viðgerðarskoðun
Tryggir að viðgerðir gallar séu rétt endurheimtir og endurprófaðir.
Nákvæmar prófanir og viðurkenningarviðmið skulu alltaf byggjast á viðeigandi húðunarstaðli og ITP verkefni.

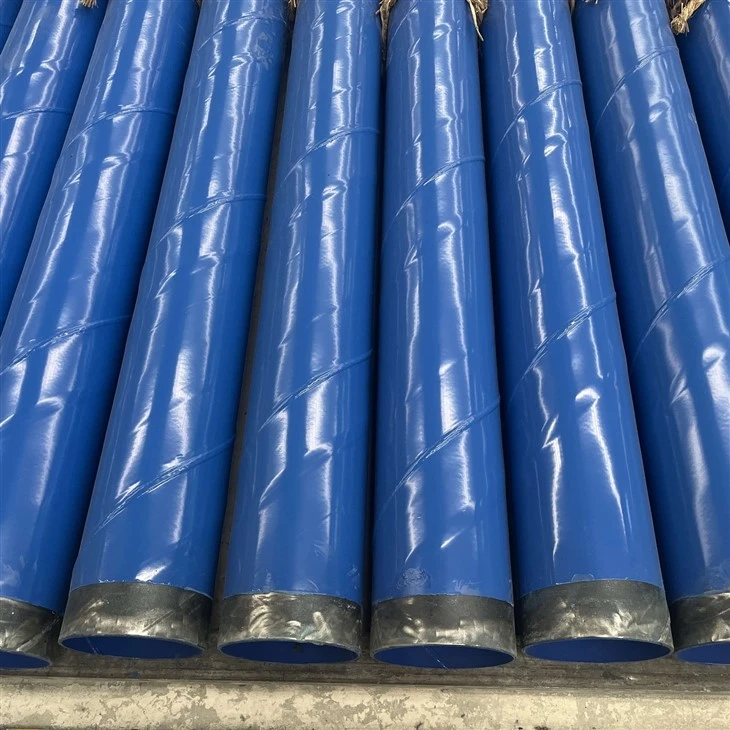

FBE húðun niðurskurð og pípuenda
FBE húðun er venjulega ekki borin alla leið á suðusvæðið við pípuendana.
Óhúðaði hlutinn er kallaður niðurskurður.
Tilgangur niðurskurðar er að veita nægilegt pláss fyrir:
- Suðu á vettvangi
- Suðuskoðun
- Húðun á sviði samskeyti
- Uppsetning leiðslu
- Ljúktu undirbúningi
- Sameiginleg tenging
Mikilvægt er að staðfesta nauðsynlegan niðurskurð fyrir framleiðslu þar sem breyting á niðurskurði eftir húðun getur skapað frekari vinnslu- og skoðunarkröfur.
Helstu ávinningur af FBE húðuðu kolefnisstálröri
- Framúrskarandi viðloðun:Vélræn sameindalæsing með rétt undirbúnu yfirborði úr kolefnisstáli, sem þolir lyftingu og losun við niðurgrafnar rekstraraðstæður
- Viðnám kaþódískrar losunar:Vel hæf FBE húðun virkar á samverkandi hátt með straum- eða fórnarskauts-kaþódískum verndarkerfi fyrir niðurgrafnar og kafaðar kolefnisstálleiðslur
- Efnaþol:Þolir árás frá jarðvegsefnum, grunnvatnspæklum og uppleystum söltum; árangur fer eftir duftflokki, vinnsluhitastigi og raunverulegri þjónustuáhættu
- Lág VOC húðunartækni:FBE duft er 100% föstu efni húðunarkerfi og treystir ekki á uppgufunarferlið leysiefna sem notað er af mörgum fljótandi málningu. Þetta er ein ástæða þess að FBE er almennt talið til iðnaðar tæringarvörn.
- Alveg skoðunarhæf húðun:DFT-mæling á þurrfilmuþykkt, holuprófun í fríi (jeppa) og sjónræn skoðun skila mælanlegum gæðasönnunum fyrir samþykki verkefnisins
- Hentar fyrir mismunandi pípuframleiðsluferli:Hægt er að setja FBE húðun á hentugar óaðfinnanlegar, ERW/HFW, LSAW og SSAW kolefnisstálrör, sem gerir dreifingaraðilum kleift að fá mismunandi pípugerðir í samræmi við kröfur verkefnisins.

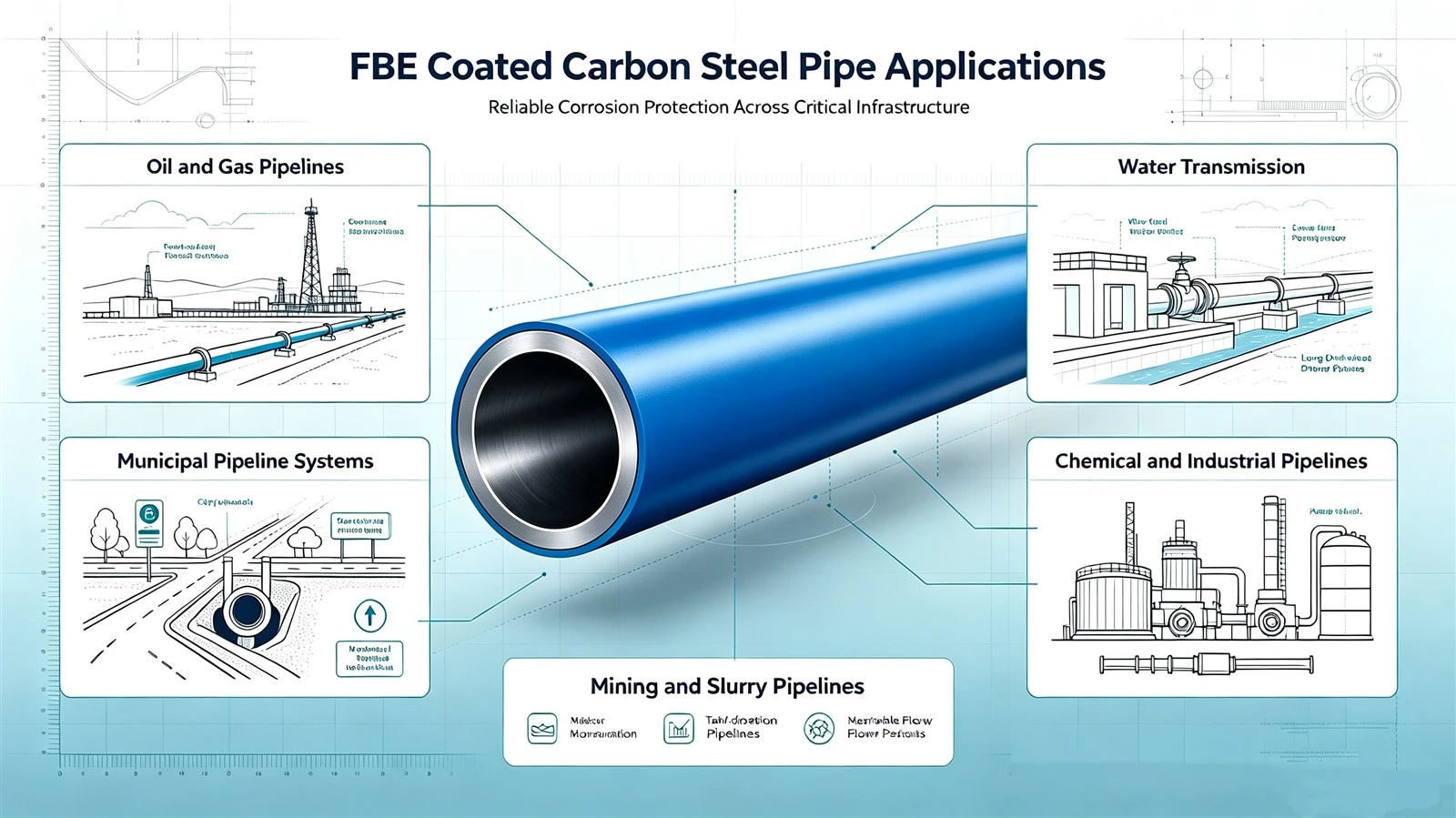

FBE húðuð kolefnisstálpípa umsókn
- Olíu- og gasleiðslur
- Vatnsflutningur
- Leiðslukerfi sveitarfélaga
- Efna- og iðnaðarleiðslur
- Námu- og slurryleiðslur
- Umsóknir á hafi úti og í kafi
Algengar spurningar um FBE húðuð kolefnisstálrör
Single-Layer FBE vs Dual-Layer FBE
Ekki öll FBE húðuð kolefnisstálpípa notar sama húðunarkerfi.
Einfalt-lag FBE
Eins-lags FBE samanstendur af einu samrunabundnu epoxýhúðulagi sem er sett beint á undirbúið stál.
Það býður upp á:
Sterk viðloðun
Tæringarþol
Góð samhæfni við bakskautsvörn
Verksmiðjustýrt-forrit
Tiltölulega einföld húðunarbygging
Eins-lags FBE er almennt talið fyrir niðurgrafnar og kafi leiðslur þar sem uppsetningaraðstæður henta.
Tvöfalt-lag FBE
Tvöfalt-lag FBE notar tvö FBE-tengd lög, venjulega hönnuð til að veita viðbótarvörn gegn vélrænni skemmdum.
Tvöfalt-lag eða núningi-þolið FBE-kerfi gæti komið til greina þar sem pípan er útsett fyrir meiri uppsetningaráhættu, svo sem:
Grýtta jarðvegur
Krossferðir
Erfiðar samgöngur
HDD uppsetning
Þung meðhöndlun
Aukin slithætta
Rétt kerfi ætti að vera valið í samræmi við uppsetningaraðferð verkefnisins og vélrænni útsetningu frekar en einfaldlega að velja þykkari húðunina.
Ytri FBE húðun vs innri FBE húðun
Hægt er að nota FBE að utan eða innan á kolefnisstálpípu, en þetta eru ekki skiptanleg forrit.
Ytri FBE húðuð kolefnisstálpípa
Ytri FBE húðun verndar ytra yfirborð stálpípunnar gegn:
Jarðvegs raki
Grunnvatn
Súrefni
Uppleyst sölt
Ytra ætandi umhverfi
Það er víða tengt niðurgrafnum og kafi leiðslum.

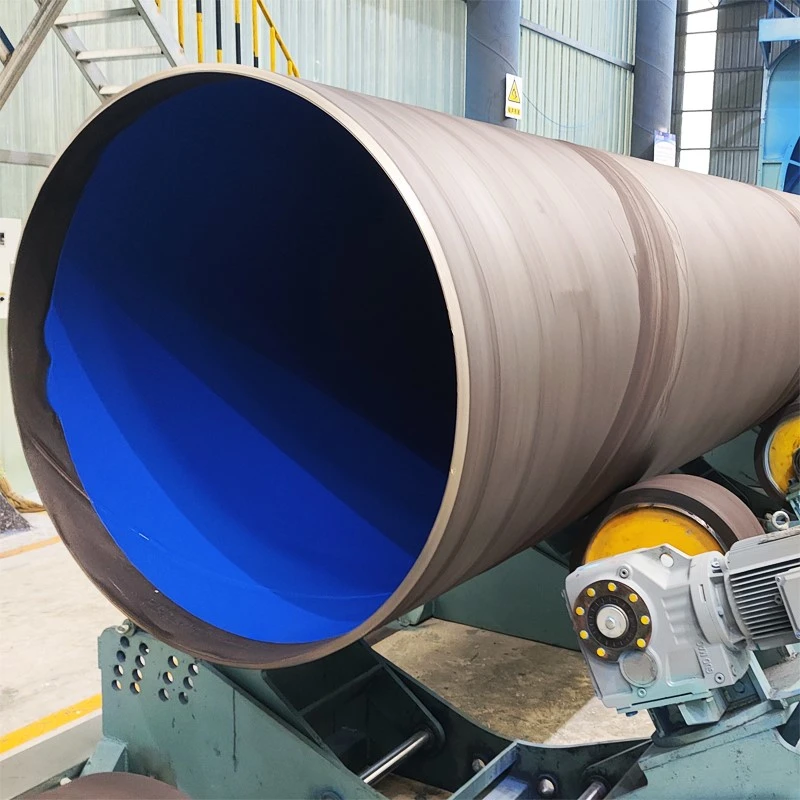

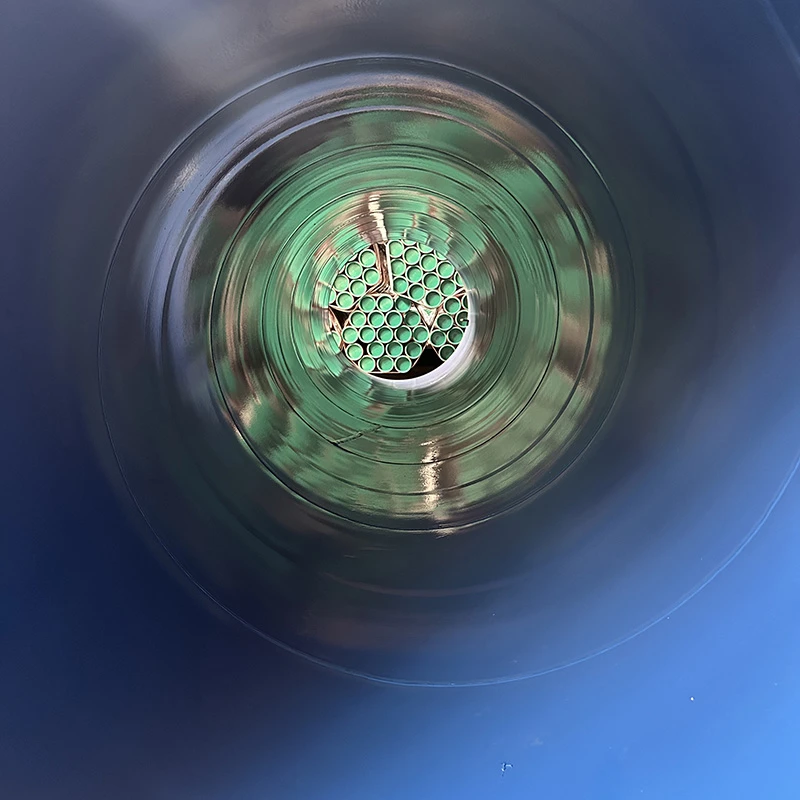

Innri FBE húðuð kolefnisstálpípa
Innra FBE húðuð stálpípa notar epoxýfóður á innra yfirborði pípunnar.
Innra FBE getur komið til greina þar sem fluttur miðill getur valdið innri tæringu eða þar sem slétt innra yfirborð er gagnlegt.
Það fer eftir notkuninni, FBE húðuð pípa að innan má nota fyrir:
Vatn
Framleitt vatn
Olía
Gas-tengd þjónusta
Iðnaðarvökvar
Ákveðin efnaþjónusta
Hins vegar ætti ekki sjálfkrafa að gera ráð fyrir utanaðkomandi FBE hæfi til að hæfa innra FBE kerfi fyrir hverja þjónustu. Innri húðunin verður að vera valin í samræmi við vökva, hitastig, þrýsting, efnaváhrif og viðeigandi staðal.
FBE vs Epoxy Paint: Hver er munurinn?
Þrátt fyrir að bæði kerfin noti epoxýefnafræði eru FBE húðun og fljótandi epoxýmálning ekki sama notkunartækni.
FBE er afhent sem þurrduft og borið á hitað stál í gegnum samrunaferli.
Fljótandi epoxýmálning er venjulega borið á sem fljótandi húð og hert efnafræðilega eða með öðrum tilteknum aðferðum.
FBE veitir nokkra kosti fyrir lagningu verksmiðju:
Stýrt umsóknarumhverfi
Engin hefðbundin uppgufun leysis
Sterk viðloðun úr stáli
Stöðugt umsóknarferli
Sjálfvirk framleiðslugeta
Auðveld samþætting við frípróf og skoðun
Fljótandi epoxýkerfi geta hins vegar verið gagnleg fyrir:
Sviðsliðir
Snertu-upp
Staðbundnar viðgerðir
Svæði þar sem duftnotkun verksmiðju er óhagkvæm
Þess vegna getur leiðsluverkefni notað bæði FBE og fljótandi-epoxýkerfi á mismunandi stöðum.
Hver er munurinn á FBE húðun og FBE dufthúð?
FBE húðun stendur fyrir endanlega herða ryðvarnarlagið sem klárað er á kolefnisstálpípu. „FBE dufthúð“ bendir meira á hráefni epoxýduftsins auk rafstöðueiginleika duftúðaframleiðslunnar.
| Atriði | FBE dufthúð | FBE húðun |
| Form | Þurrt fast epoxýduft (hrá málning) | Samfelld solid filma á stálpípu |
| Staða | Óhert upphafsefni | Fullhert fullunnið hlífðarlag |
| Lykilatriði | Þarf hita til að bráðna og bregðast við | Efnafræðilega brædd við stál; leysiefnalaust, mikil viðloðun, tæringarvörn |
Fólk notar hugtökin tvö oft til skiptis. Þegar þú sérð „FBE-húðuð kolefnisstálpípa“ þýðir það alltaf að pípan hafi verið húðuð með FBE dufthúðunarhráefni til að fá endanlega FBE húðunarfilmuna.
